CS-Y04L余压探测器
CS-Y04L余压探测器
  • 外观图
  • 具体说明
  • 产品参数
  • 产品资质
  • 产品特点
  • 系统原理
  • 系统结构
  • 安装示意图
  • 技术答疑

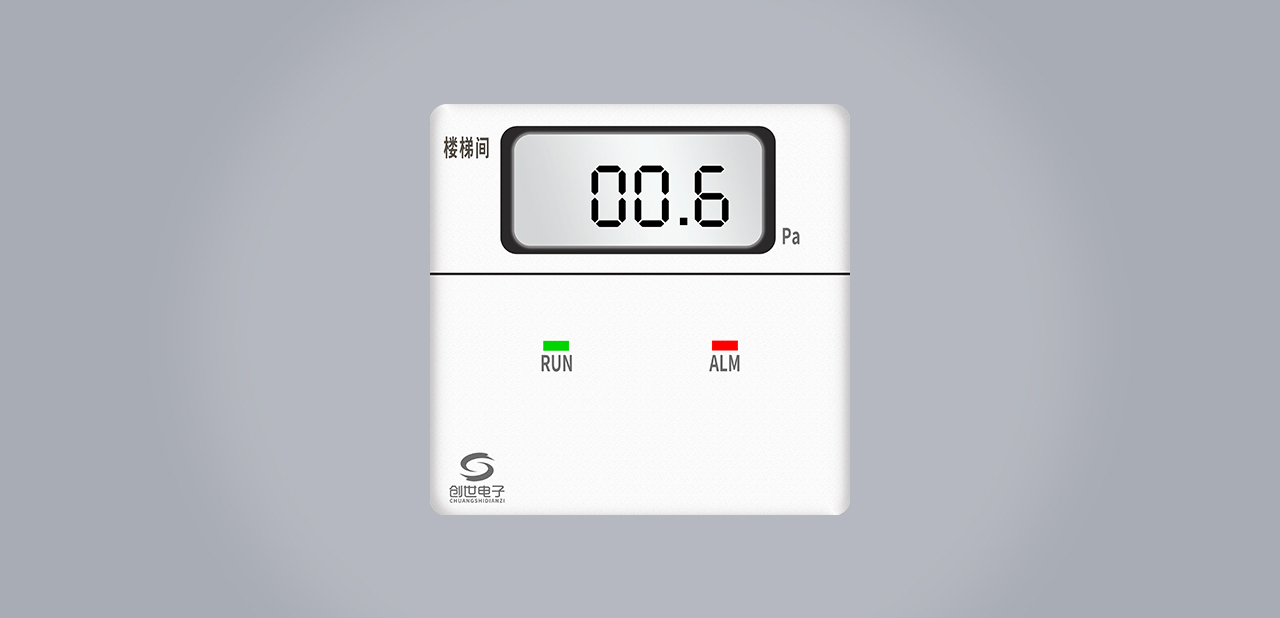

外观图

CS-Y04L余压探测器

具体说明

消防疏散正压送风余压监控系统包括四部分组成,包括CS-Y04余压探测器(又叫余压传感器、压差控制器)、余压控制器CS-Y04C、余压监控器CS-Y04M、泄压阀执行器等构成。其中各楼层楼梯间余压传感器对正压送风余压进行检测,余压控制器可以接收余压传感器的信号,并进行集中处理,从而来控制泄压阀执行器,进而控制旁通泄压阀的开启和关闭,还可以给余压传感器(余压探测器)和电动执行器(旁通泄压阀控制机构)集中供电。安装于消控室的余压监控器CS-Y04M可监控整个系统中每台余压传感器和余压控制器的工作状态,实现声光报警的同时,还可以实时打印出报警信息。

消防疏散正压送风余压监控系统Y04系列将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来,是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层(间)等场所余压检测和控制设计的智能测控设备。

余压监控系统实时监测前室和楼梯间的余压值,及时调整加压送风量,使前室和楼梯间的余压值保持在合理范围内,既能保证烟气和热量不能侵入,又能保证火灾区人们轻松打开房门进入防烟区,为逃生人员提供安全的逃生通道。

余压传感器CS-Y04L,又名楼梯间余压传感器、楼梯间压差测控器、楼梯间差压控制器、楼梯间压力传感器或压差传感器,是山东创世电子技术有限公司专门针对正压送风系统楼梯间余压值测控研发的一款高精度智能产品,完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。

产品参数

产品型号 CS-Y04L
设置按钮 无线遥控编码,传感器具有唯一地址码
使用场所 楼梯间
泄压启动值 大于50帕
停止泄压值 小于40帕
工作电源 DC24V±10%
测量介质 不导电、非腐蚀性气体
测量形式及范围 差压,-100Pa~100Pa
显示 液晶数显
过载能力 量程的4-5倍
精度等级 0.5%F.S
响应时间 <0.5s
工作温度 -10℃~75℃
补偿温度 -10℃~75℃
外观尺寸 宽*高*深(mm)=86*86*30mm
待机功率 0.2W
动作功率 0.5W
总线方式 无极性二总线,NH-RVS-2*1.5mm2
通信速率 9600波特率

产品资质

余压监控系统检测证书
余压监控系统获奖证书和软著

产品特点

  • 01
    空气压力传感技术
    采用长寿命、高可靠性、高精度、小量程(-100pa-100pa)数字传感器芯片,具有温度补偿合理、线性度高等特点。
  • 02
    自动校验技术
    上电后设备自动清零校准,方便系统调试及后期维护使用。
  • 03
    液晶显示技术
    宽温度范围、长寿命、自动点亮和熄灭、背光源、显示方式灵活、显示内容丰富等。
  • 04
    无线遥控编码技术
    通过无线遥控来设置余压传感器的地址码,简便快捷;地址码可查询显示,方便后期调试和维护。
  • 05
    二总线通信技术
    与CS-Y04C余压控制器之间采用无极性二总线供电及通信,仅使用NH-RVS-2×1.5 mm²线缆,布线简单,节省施工和线缆成本。

系统原理

余压监控系统图

发生火灾时,正压送风系统启动,着火层及上下相邻两层风口开启,依据安全逃生原则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。
从防烟角度,余压值越高越有利于防烟。但加压送风方向与疏散门开启方向恰恰相反,余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大,从而出现疏散门难以开启的情况,使疏散过程中存在安全隐患。 余压监控系统,实时监测前室和楼梯间的余压值,及时调整加压送风量,使前室和楼梯间的余压值保持在合理范围内,既能保证烟气和热量不能侵入,又能保证火灾区人们轻松打开房门进入防烟区。

系统结构

消防疏散余压监控系统系统结构图

安装示意图

余压监控系统安装位置

前室、合用前室的余压传感器为每层一个;楼梯间设置两个余压传感器,两个之间间距大于等于1/2楼层高度,可理解为1/4处和3/4处各一个。
安放在前室和走廊之间防火门上部墙面为宜,距吊顶或屋顶20cm,预留86暗盒以方便走线。
线缆为NH-RVS-2×1.5 mm²
