外观图

+”气管嘴悬空在当前区域（前室/楼梯间）；
“-” 气管嘴接气管至走道
端子“1”“2”为无极性二总线，各楼层模块并联接至CS-Y03M余压控制箱相应端子。

具体说明

正压送风余压监控系统网络型由余压探测器CS-Y03N、余压控制箱CS-Y03M、余压监控主机CS-Y03D经计算机数据总线组合而成，各楼层余压探测器对正压送风余压进行检测，并将数据传送至余压控制箱，余压控制箱分析探测器数据，控制旁通泄压阀的工作状态，实现相应空间压差控制，达到保持余压值在合理范围内目的。后台主机显示并记录整个系统的工作状态。

正压送风余压监控系统网络型将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来，是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。

余压探测器CS-Y03N，又名余压传感器、压差测控器、差压控制器、前室/楼梯间压力传感器或压差传感器，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值测控研发的一款高精度智能产品，完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。

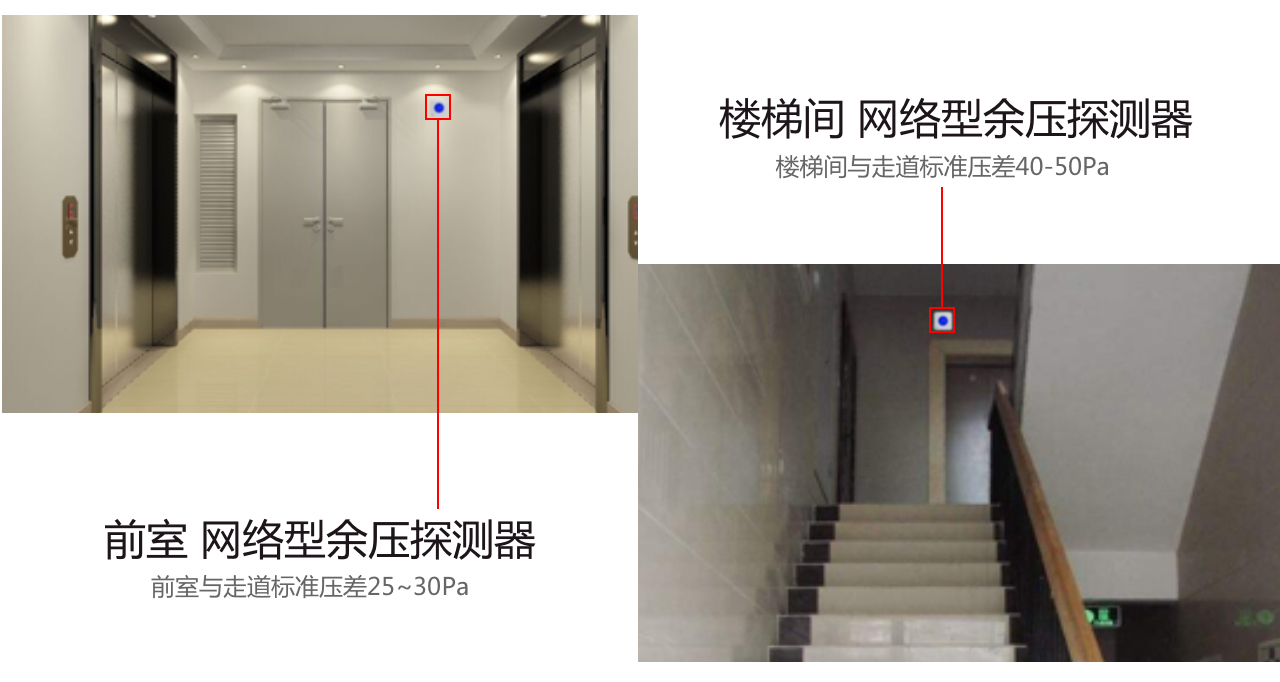

余压监控系统实时监测前室和楼梯间的余压值，及时调整加压送风量，使前室和楼梯间的余压值保持在合理范围内，既能保证烟气和热量不能侵入，又能保证火灾区人们轻松打开房门进入防烟区，为逃生人员提供安全的逃生通道。

产品参数

产品型号	CS-Y03N
设置按钮	无线遥控编码，探测器具有唯一地址码
使用场所	前室、封闭避难层（间）	楼梯间
泄压启动值	大于30帕	大于50帕
停止泄压值	小于25帕	小于40帕
工作电源	DC24V±10%
测量介质	不导电、非腐蚀性气体
测量形式及范围	差压，-100Pa～100Pa
显示	彩屏数显
过载能力	量程的4-5倍
精度等级	0.5%F.S
响应时间	<0.5s
工作温度	-10℃～75℃
补偿温度	-10℃～75℃
外观尺寸	宽高深（mm）=11011040
待机功率	0.8W
动作功率	1.5W
总线方式	无极性二总线，NH-RVS-2*1.5mm²
通信速率	9600波特率

产品特点

01

空气压力传感技术

采用美国进口的长寿命、高可靠性、高精度、小量程（-100pa-100pa）数字传感器芯片，具有温度补偿合理、线性度高等特点。
02

自动校验技术

上电后设备自动清零校准，方便系统调试及后期维护使用。
03

液晶显示技术

宽温度范围、长寿命、自动点亮和熄灭、背光源、显示方式灵活、显示内容丰富等。
04

无线遥控编码技术

通过无线遥控来设置余压探测器的地址码，简便快捷；地址码可查询显示，方便后期调试和维护。
05

二总线通信技术

与CS-Y03M余压控制箱之间采用无极性二总线供电及通信，仅使用NH-RVS-2×1.5 mm²线缆，布线简单，节省施工和线缆成本。

系统原理

发生火灾时，正压送风系统启动，着火层及上下相邻两层风口开启，依据安全逃生原则，加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。
从防烟角度，余压值越高越有利于防烟。但加压送风方向与疏散门开启方向恰恰相反，余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大，从而出现疏散门难以开启的情况，使疏散过程中存在安全隐患。余压监控系统，实时监测前室和楼梯间的余压值，及时调整加压送风量，使前室和楼梯间的余压值保持在合理范围内，既能保证烟气和热量不能侵入，又能保证火灾区人们轻松打开房门进入防烟区。
