一、规范要求

GB51251-2017《建筑防烟排烟系统技术标准》 2018年8月1日实施。其中规定：

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列要求：

1. 前室、封闭避难层（间）与走道之间的压差应为25Pa~30Pa；

2. 楼梯间与走道之间的压差应为40Pa~50Pa。

二、余压值控制方案

按照K103-1～2《建筑防排烟系统设计和设备附件选用与安装》（2007年合订本）满足上述要求可采取以下三种措施：

1. 采用余压阀控制楼梯间及前室正压值

余压阀是为了维持一定的室内静压、实现空调房间正压的无能耗自动控制而设置的设备。

余压阀常见分为两种：自垂式余压阀（适用于楼梯间）、重锤式余压阀（适用于前室），如下图：

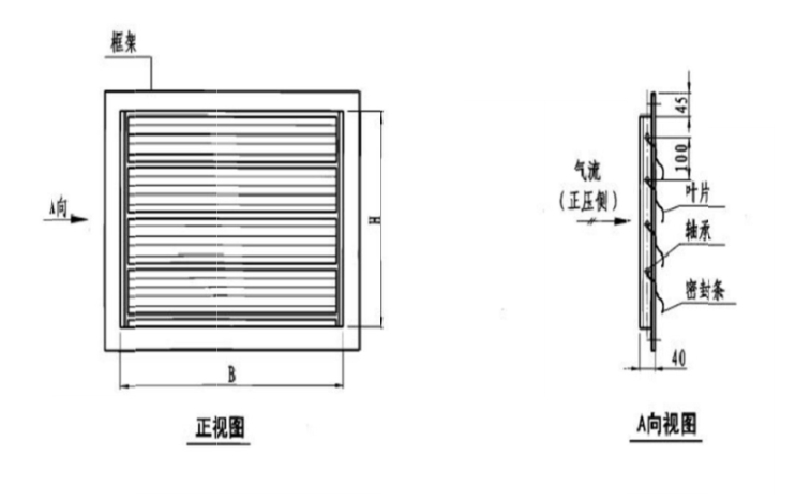

自垂式余压阀（适用于楼梯间）

特点：

（1）关闭紧密，反应灵敏；

（2）调节方便、外表美观；

（3）不耗能源；

（4）排出风速不影响室内气流状态；

（5）重锤位置可根据风量、压差、温度(如70℃)要求进行调节。

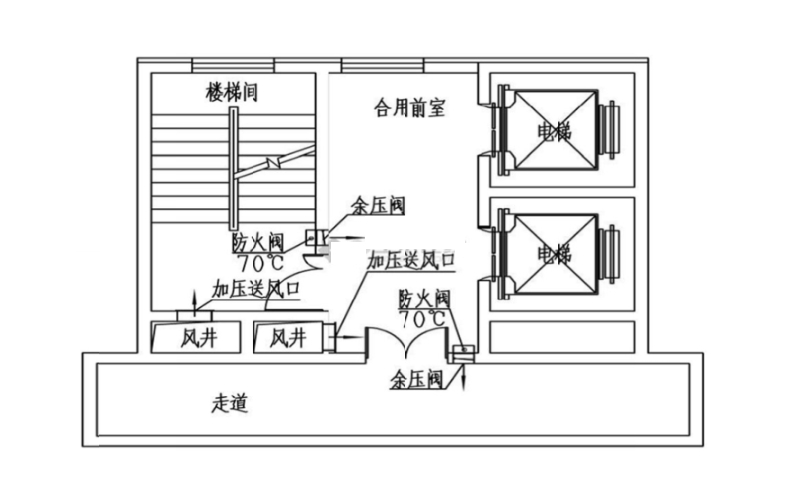

余压阀一种情况：防烟楼梯间及前室分别加压送风

缺点：

（1）余压阀为机械式结构，使用时间长后容易生锈，可能造成发生火灾时无法动作；

（2）余压阀测量误差大；

（3）余压阀占用空间较大，特别是在高层民用建筑的现场安装上存在难度。

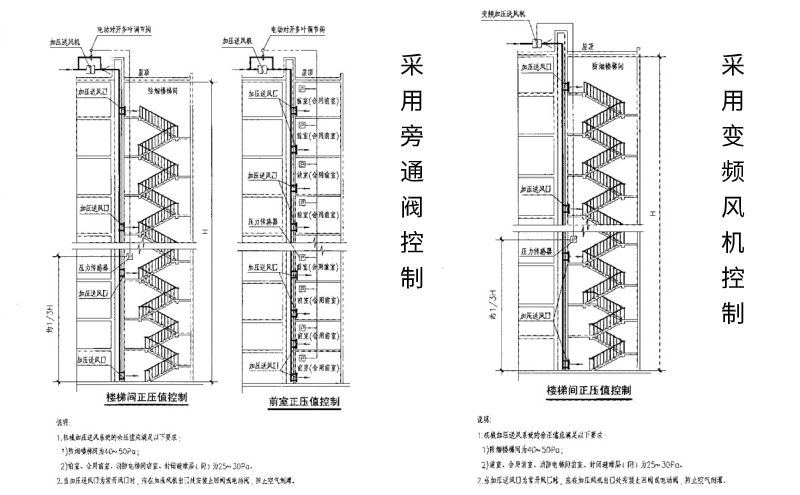

2. 采用变频风机控制加压送风正压值

采用这种方式存在如下问题：

（1）系统增加变频器，选用调速风机，造价较高；

（2）系统接线复杂，对现场施工不利；

（3）最重要的一点是，根据《民用建筑设计规范》，消防设备的控制回路不得采用变频调速器作为控制装置，因此，从根本上讲，这种方案是不适用于这种场合。

3. 采用旁通阀控制加压送风正压值

正压送风机进出口做旁通管，旁通管上面设置电动阀门（消防控制）。

正压送风余压监控系统将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来，是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。其中，余压控制箱通过分析余压探测器监测的余压数据，控制旁通泄压阀的工作状态，实现相应空间压差控制，达到保持余压值在合理范围内目的。在消防控制室里的余压监控器可以实时记录、显示、报警异常状态。

目前，创世电子余压监控系统完全满足GB51251-2017《建筑防烟排烟系统技术标准》 有关余压值控制的要求。

必须要强调的一点是，通过旁通阀控制的方式需要高精度压差传感器，并且可以发出控制指令，并带有有“滞环”功能，所以，市场上产品精度参差不齐，价格、品质等需要做好区分，不可同等比较。
