CS-Y03A余压探测器与CS-FK余压控制箱安装调试说明
发布时间:2019-11-12
  |
阅读量:
字号:
A+ A- A

一、CS-Y03A余压探测器安装

1. 余压探测器安装在合用前室、楼梯间或走廊,并根据预埋的管线和气管的走向来确定具体安装位置。如果未提前预埋管线时,建议从风井穿线。

2. 探测器通过背部的挂孔固定在墙上,安装在防火门上方墙面为宜,距吊顶或屋顶20cm-50cm处。

3. 气管的安装则需根据探测器安装的位置确定,规则如下:

1) 探测器安装位置为合用前室时,负气嘴接气管,气管另一端应走至相应走廊侧,正气嘴悬空;

2) 探测器安装位置为楼梯间时,负气嘴接气管,气管另一端应走至走廊,正气嘴悬空。

3) 探测器安装位置为走廊时,正气嘴接气管,气管另一端应走至相应合用前室侧,负气嘴悬空。

4. 气管防护

1) 已经吊顶楼层,建议穿气管至吊顶上,然后从走廊吊顶合适位置开孔穿出;

2) 所有气管裸露部分建议套PVC管或金属管,并予以固定;

3) 所有气管拐弯处,均需预留一定弯度,避免气管打结导致憋气。

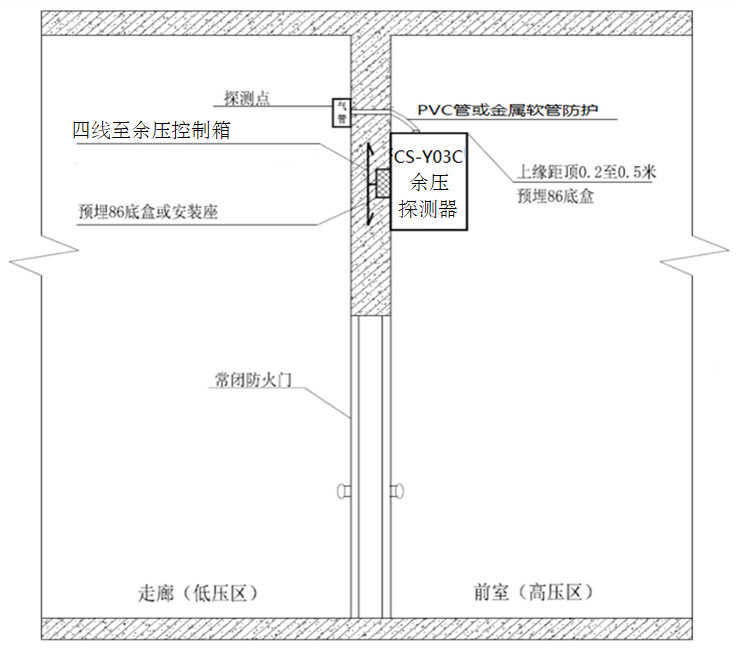

下图为探测器安装示意图:

探测器安装示意图

二、CS-Y03A余压探测器接线

1. 下图为探测器接线端子示意图:

探测器接线端子示意图

端子号 端子接线定义
端子号 端子接线定义
1 +24V
3
信号1
2 -24V
4 信号2

2. “+”气管嘴悬空在当前区域(前室/楼梯间);

-” 气管嘴接气管至走道;

端子“1”“2”接DC24V电源,各楼层模块并联依次接到CS-FK余压控制箱第“5”“6”号端子;

端子“3”“4”接信号线,各楼层模块并联依次接到CS-FK余压控制箱第“7”“8”号端子。

3. 建议采用NH-RVV-4*1.5mm2电缆。

三、CS-FK余压控制箱安装

1. 余压控制箱为壁挂式安装,其供电从风机配电箱引出;

2. 楼顶顶层探测器四根甩线引至余压控制箱的端子排标示位置;

3. 正压送风机旁通阀电动执行机构引出3根线至余压控制箱的端子排标示位置;

控制箱接线端子定义:

1 2 3 4 5 6 7 8 9 10 11 12
L
N
接至余压探测器
打开
公共端
关闭
——
外接220V电源
依次接到探测器的“1”“2”“3”“4”号端子
旁通阀电动执行器的打开、公共端、关闭

四、探测器、控制箱调试

探测器、控制箱和旁通阀电动执行器全部接线完成并检查无误后,打开余压控制箱内部开关。

1. 加电后,内部电源启动,会看到余压控制箱内控制板上的绿色工作指示灯点亮。

2. 对应的余压探测器启动,探测器屏幕点亮,并显示当前余压值,依次检查每台余压探测器,在被检测空间联通的情况下,如果余压值超过2Pa,重启余压控制箱内部开关。

3. 常按探测器侧面按钮3秒以上,根据安装位置(默认为前室)设定报警阈值:电梯前室指示灯亮,报警值为25-30Pa;楼梯间指示灯点亮,报警值为40-50Pa

4. 查看旁通阀,此时应处于关闭状态。

5. 随意选一台余压探测器进行报警模拟,用手堵住没插软管的气管嘴,余压值变大直至余压探测器告警,此时,探测器报警灯闪烁,余压控制箱内控制板上的红色报警指示灯点亮,同时查看旁通阀,旁通阀应打开;旁通阀完全打开后,取消模拟报警,各报警灯熄灭,旁通阀关闭。

五、常出现的故障现象及解决办法

1 探测器报警灯闪烁
检查气管是否有打结现象,确认无打结现象,重启余压控制箱内部开关,如果报警灯继续闪烁,请于本公司联系。
2 探测器加电后无反应
检查接线端子 ,是否有电,如果没电,检查线路;如果接线端子有电,则为探测器自身故障,与我公司联系。
3 模拟报警,旁通阀不动作
检查接线端子 ,是否有电,如果没电,检查线路;如果接线端子有电,则为探测器自身故障,与我公司联系。
4 正常状态旁通阀打开,报警时旁通阀关闭
探测器到控制箱接线是否有短路;控制箱到旁通阀接线打开、关闭接反,更改接线。

如果调试时出现其他问题,请与我公司联系。

六、其它

请按照上述步骤安装余压探测器并接线,安装余压控制箱并引线至正压送风管道上的旁通阀,加电调试,如果出现问题或者设备故障,请与我公司联系,服务热线400-8790-119

【产品推荐】

CS-Y03A余压探测器【点击图片查看详情】

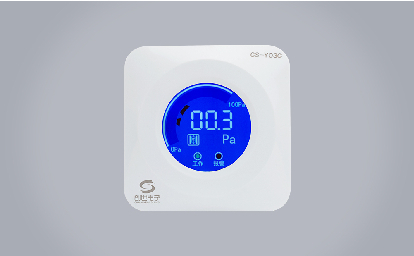

CS-Y03C余压探测器
