创世电子无主机型余压监控系统由余压探测器（CS-Y03A/CS-Y05D）、余压控制箱（CS-FK-24/CS-FK-220）、电动泄压阀执行器等组成。

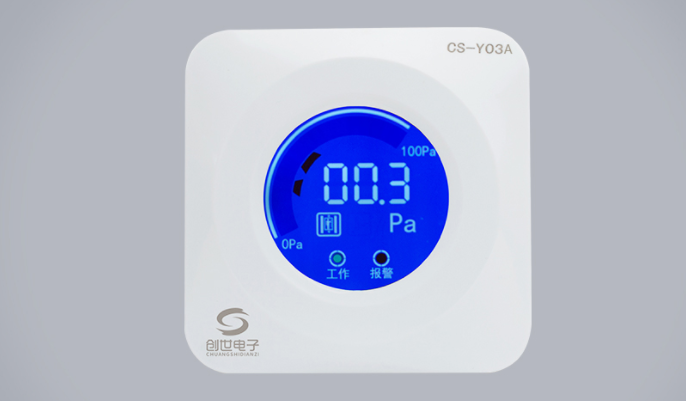

        余压探测器
         产品简介
        余压探测器，又名余压传感器、压差控制器、前室/楼梯间压力传感器或压差传感器，型号有CS-YO3A、CS-YO5D，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值测控研发的一款高精度智能产品，完全满足 GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。
        余压探测器CS-YO3A/CS-YO5D实时检测前室和楼梯间的余压值，并将报警信号发送给余压控制箱。         技术参数
        设置按钮:设定报警阈值
        使用场所:前室、封闭避难层(间)、楼梯间
        工作电源:DC24V+10%(其它电源可定制)
        测量介质:不导电、非腐蚀性气体
        测量形式及范围:差压，-100Pa~100Pa
        显示:彩屏数显
        过载能力:量程的4-5倍

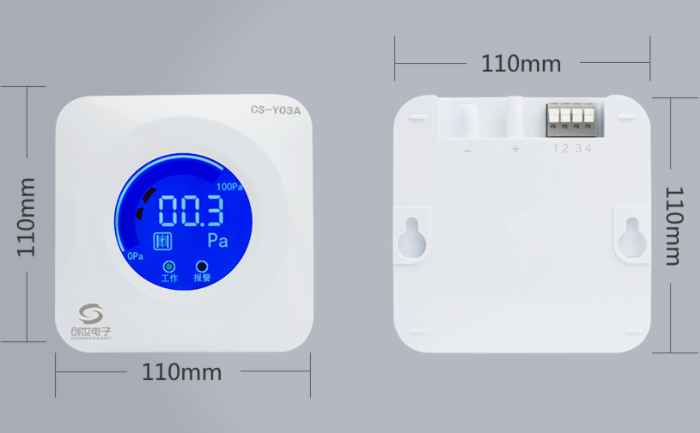

        外观尺寸(CS-Y03A):110X110X40mm
        外观尺寸(CS-YOSD):86X86x30mm
        精度等级:0.5%F.S
        响应时间:<0.5s
        工作温度:-10℃~75℃
        补偿温度:-10℃~75℃
        动作功率:1.5W
        持机功率:0.8W        余压控制箱
        产品简介
        余压控制箱，又称风阀控制箱，分为两种型号CS-FK-24、CS-FK-220。余压控制箱电源线取自正压送风机配电箱，通过风机箱的消防电(AC220V)取电，输出电压为:DC24V和AC220V，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值控制研发的一款智能产品，完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。
       余压控制箱CS-FK，为整个系统中的余压探测器和电动泄压阁执行器(旁通泄压调控制机构)集中供电，负责余压探测器信号的集中处理，从而来控制旁通泄压阀的开启和关闭。每台带旁通阀的正压风机需配备一台余压控制箱。
       技术参数
       安装位置:正压送风机电源控制箱旁
       输入电压:AC220V±10%
       输出电压:DC24VIAC220V
       箱体材质:1.5mm冷轧钢板，防水
       工作温度:-15℃~85℃
       供电线缆:NH-RVV-3X2.5mm’
       与传感器通讯线缆:NH-RVV-4X1.5mm”
       与旁通阀控制线缆:NH-RVV-3X1.5mm
       通道数量:可管理1路旁通滋压润
       电源功率:<50W
       响应时间:<0.5S

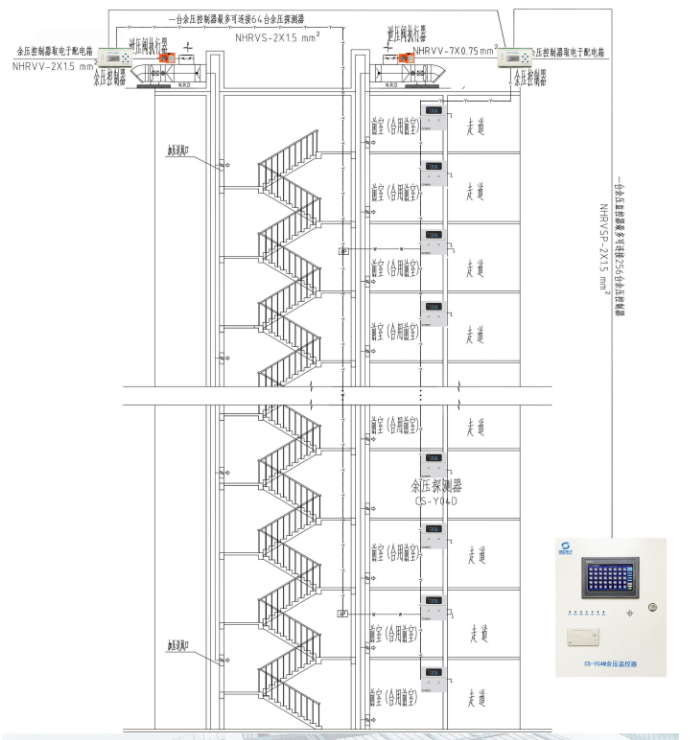

       应用场景:室内、室外均可        应用图例
       1.余压探测器安装在防火门上方为宜，距离吊顶20-50cm；
       2.前室每层均设余压探测器，楼梯间在1/4和3/4高度处各设置一台；
       3.风机配电箱引出供电线缆，接至余压控制箱的L、N端子。

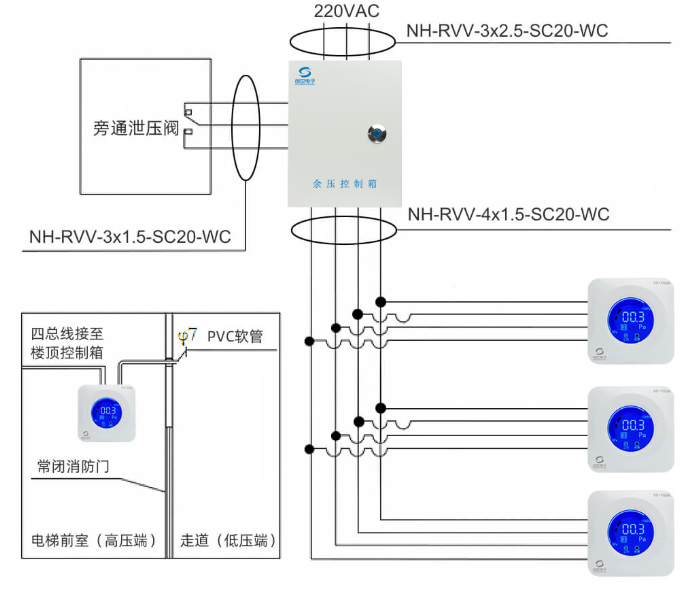

       1.四线制余压探测器接NHRVV-4x1.5 mm²线缆至余压控制箱的端子排标示位置;
       2.余压控制箱壁挂在风机配电箱旁边;
       3.正压送风机泄压阀电动执行机构引出NHRVV-3x1.5 mm²线缆至余压控制箱的端子排标示位置。
