创世电子余压监控系统分为有主机型和无主机型，有主机型的智能余压控制系统包括前室楼梯间余压探测器CS-Y03N、二总线余压控制器CS-Y04C、消控室余压监控器主机CS-Y04M；无主机型的智能余压控制系统包括四线制余压传感器CS-Y03C、余压风阀控制箱CS-FK，下面是分别是Y04二线制消防余压监控系统（带主机）和Y03四线制智能余压监控系统（无主机）的安装位置示意图，如下：

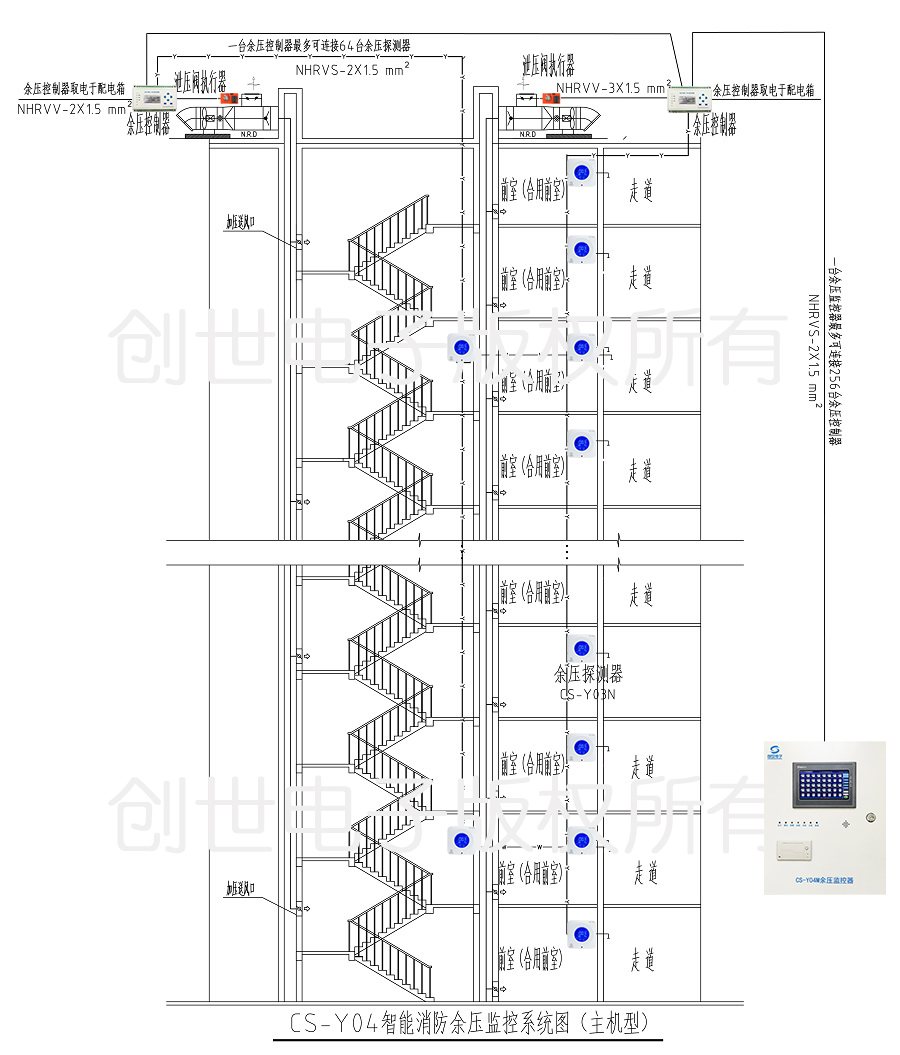

一、Y04二线制消防余压监控系统（带主机）示意图

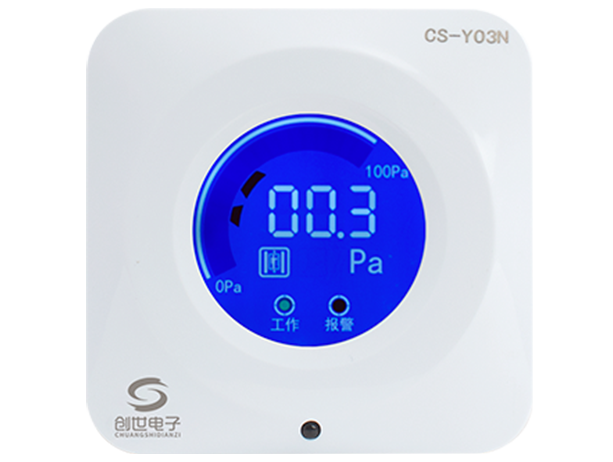

：前室楼梯间余压探测器CS-Y03N，，安装于前室、楼梯间，前室、合用前室的余压探测器为每层一个；楼梯间设置两个余压探测器，两个之间间距大于等于1/2楼层高度，可理解为1/4处和3/4处各一个。

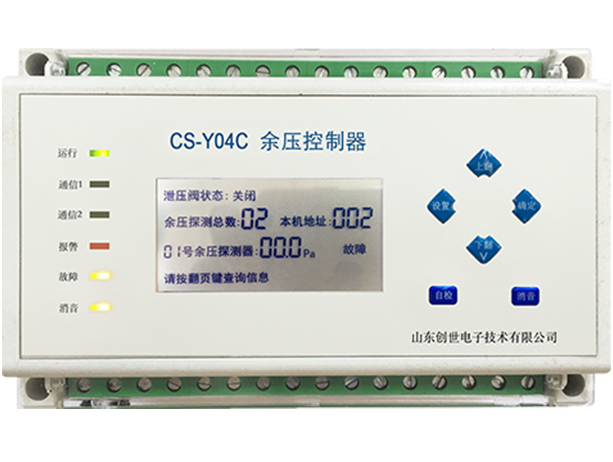

：二总线余压控制器CS-Y04C，可导轨式安装于风机配电箱中，或单独配置防水箱体，安装于风机配电箱旁

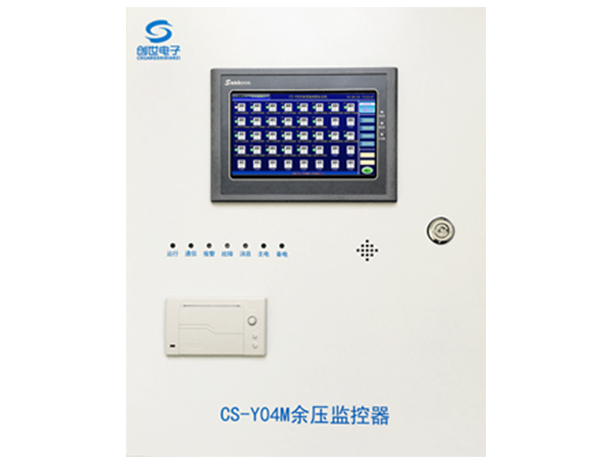

：消控室余压监控器主机CS-Y04M，壁挂于消防控制室

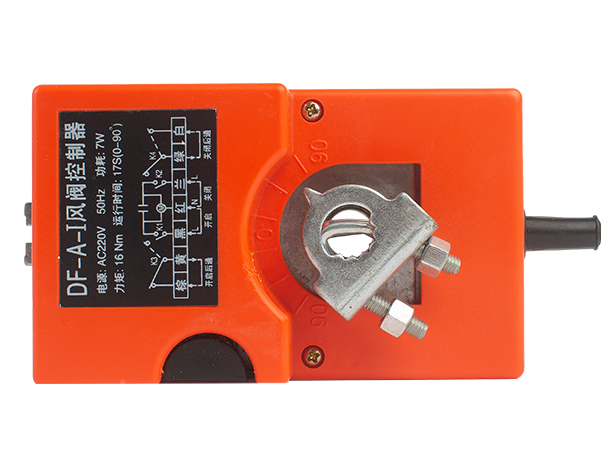

：电动泄压阀执行器

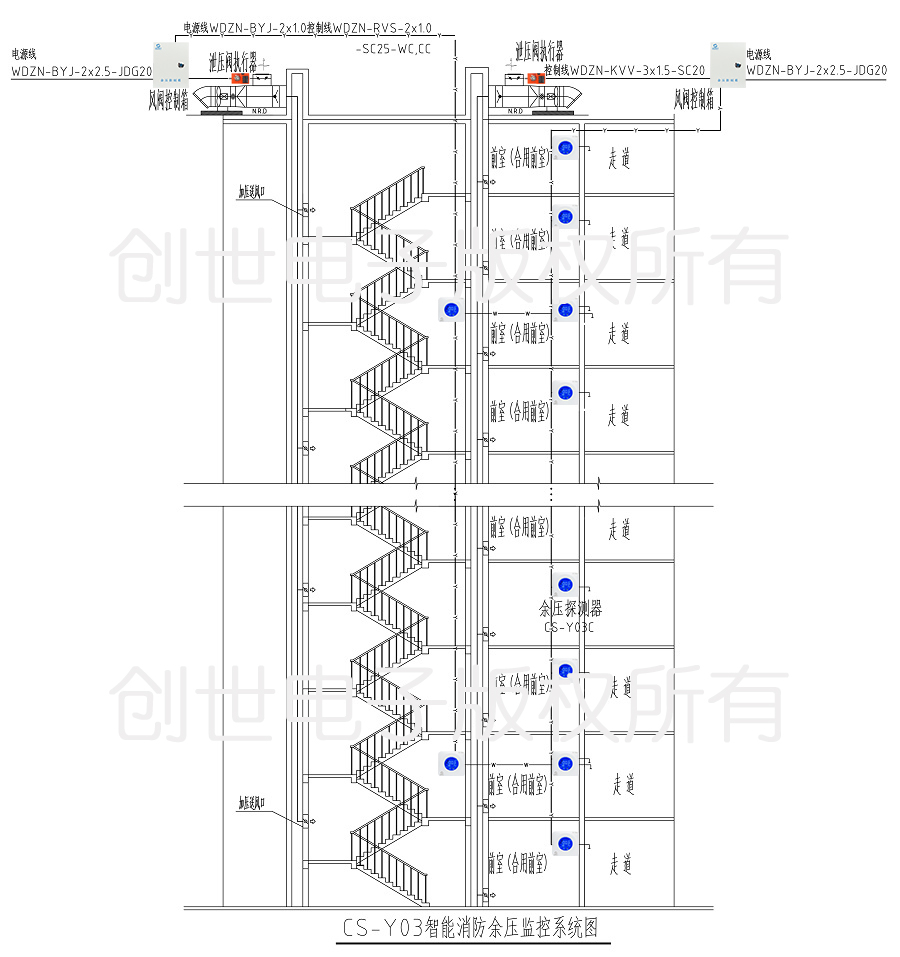

二、Y03四线制智能余压监控系统（无主机）示意图

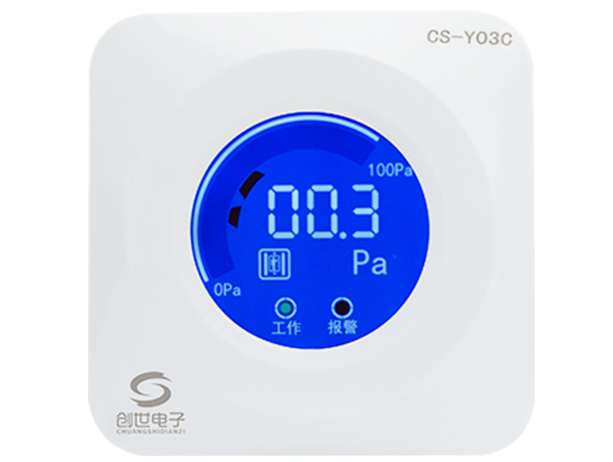

：四线制余压传感器CS-Y03C，安装于前室、楼梯间，前室、合用前室的余压传感器为每层一个；楼梯间设置两个余压传感器，两个之间间距大于等于1/2楼层高度，可理解为1/4处和3/4处各一个。

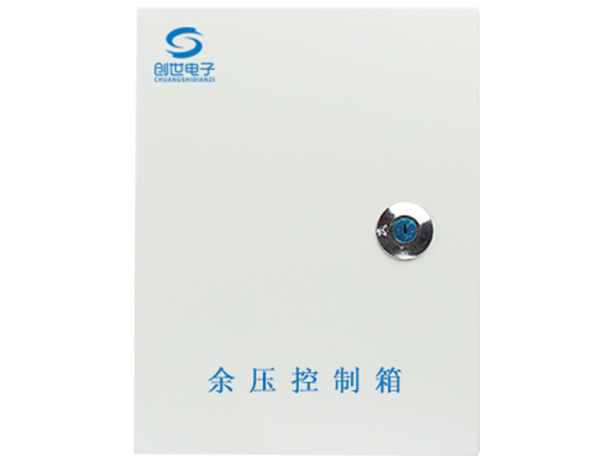

：余压风阀控制箱CS-FK，安装于风机配电箱旁

：电动泄压阀执行器，控制正压送风机旁通阀的开启、关闭
