建筑的机械加压送风系统中，为保证楼梯间、前室等区域余压值控制在合理范围内，一般有三种控制形式。其中，余压阀在工程设计中比较常见，本文就余压阀的设置位置进行阐述。

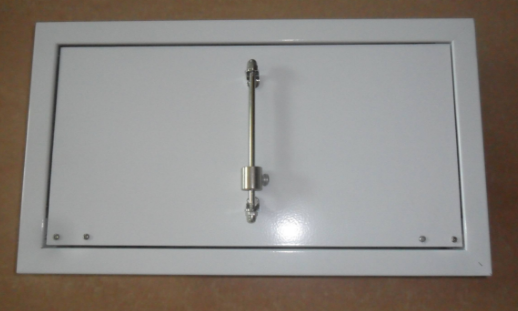

余压阀一般安装在需要维持压差的两个空间的隔墙上，通过调节阀阀体上的重块，使之达到设定的压差时打开，最大压差时全开，排出超压的空气后达到平衡，压差降低到最小压差后关闭。

下面介绍四种情况下的余压阀设置：

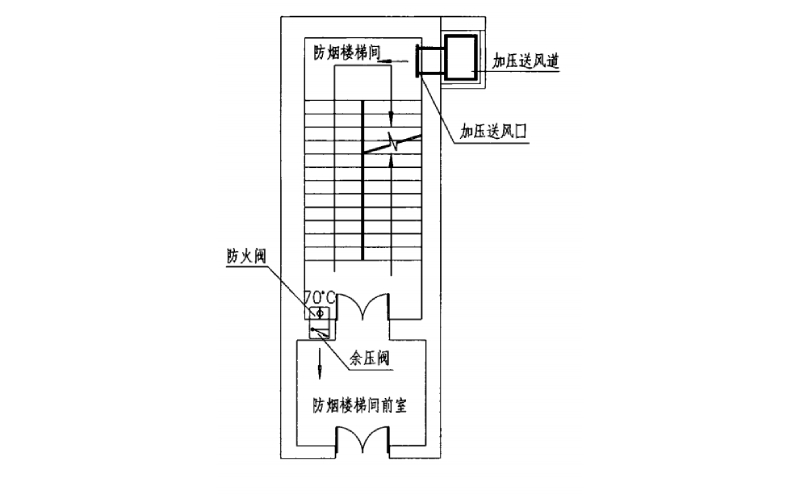

第一，对于防烟楼梯间及其前室只对楼梯间加压送风的情况，在防烟楼梯间与前室和前室与走道的隔墙上设置余压阀。这样空气通过余压阀从防烟楼梯间进入前室，当前室余压值超过25 Pa，空气再通过余压阀泄漏到走道，使防烟楼梯间和前室能维持各自的压力值。如图一

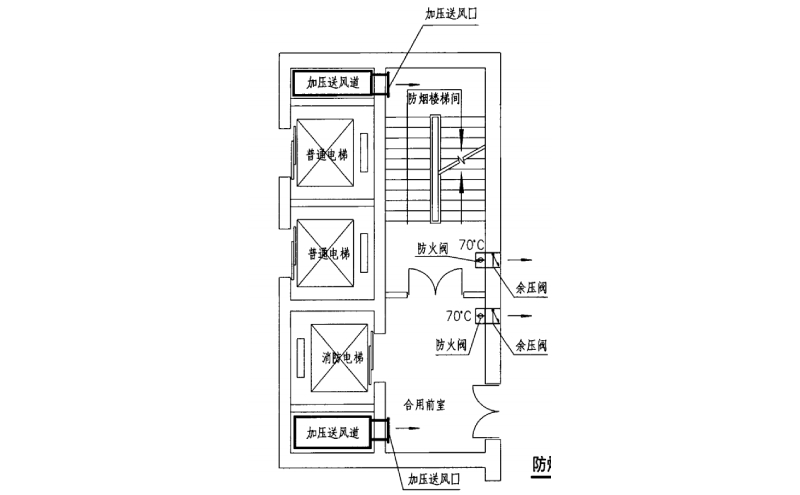

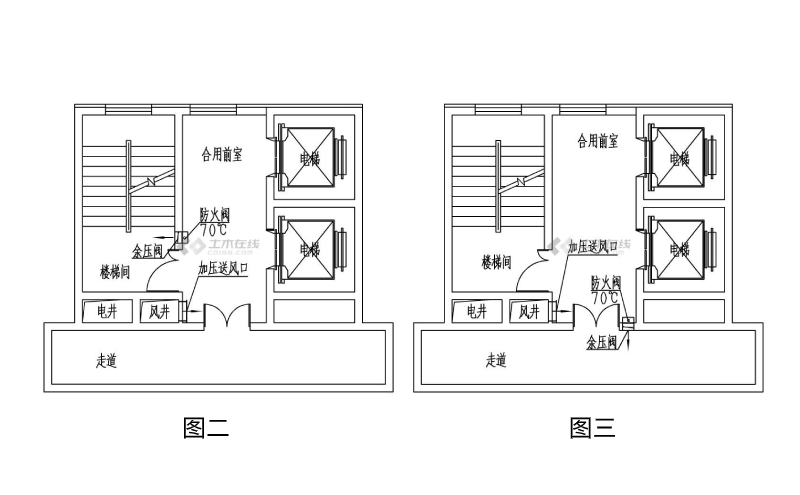

第二，对于防烟楼梯间自然排烟而前室或合用前室加压送风的情况，在前室或合用前室与走道之间的隔墙上设置余压阀，向走道泄压；或者将余压阀设置在合用前室与防烟楼梯间的隔墙上，向楼梯间泄压。向防烟楼梯间泄压的余压阀设置方法实际工程中较少，应慎重考虑，采用此方法前应寻求当地消防部门的意见。如图二、三

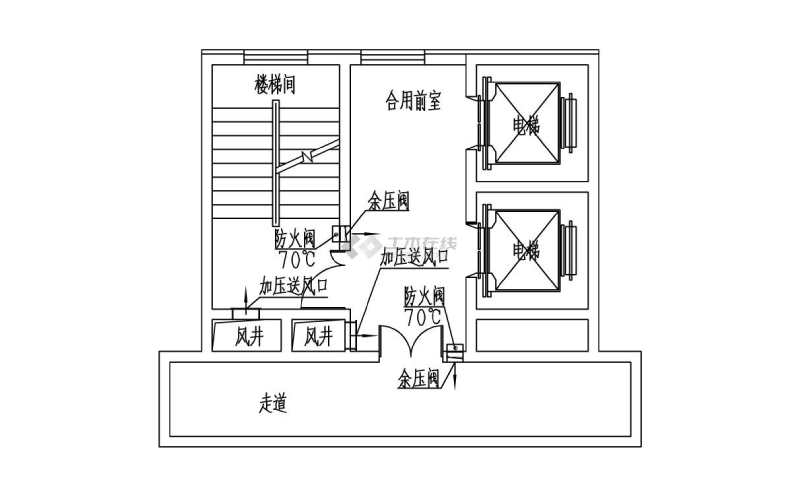

第三，对于防烟楼梯间，前室或合用前室分别加压送风的情况，余压阀应分别设置在楼梯间与走道的隔墙上、前室或合用前室与走道的隔墙上。防烟楼梯间、前室或合用前室均对走道泄压，可以准确控制加压间室内正压值。如图四

第四，对于防烟楼梯间，前室或合用前室分别加压送风的情况，当防烟楼梯间超压风量只能泄入前室或合用前室时，负责防烟楼梯间泄压的余压阀也可以设置在防烟楼梯间与前室或合用前室的隔墙上。这种情况下，按照国家标准图集《建筑防排烟系统设计》（K103-1）条文：“防烟楼梯间和防烟楼梯间前室分别加压送风时，防烟楼梯间的超压风量泄至除防烟楼梯间前室或合用前室外的其它部位（如顶层或走道等），当只能泄到前室或合用前室时，则此防烟楼梯间前室或合用前室余压阀板开启面积除考虑自身的超压风量外，还需考虑防烟楼梯间的超压风量。”。此设置方法需保持防烟楼梯间、前室或合用前室各自的余压值，两者余压值又相互联系，压力控制较复杂，实际工程中较少，应谨慎采用。如图五
